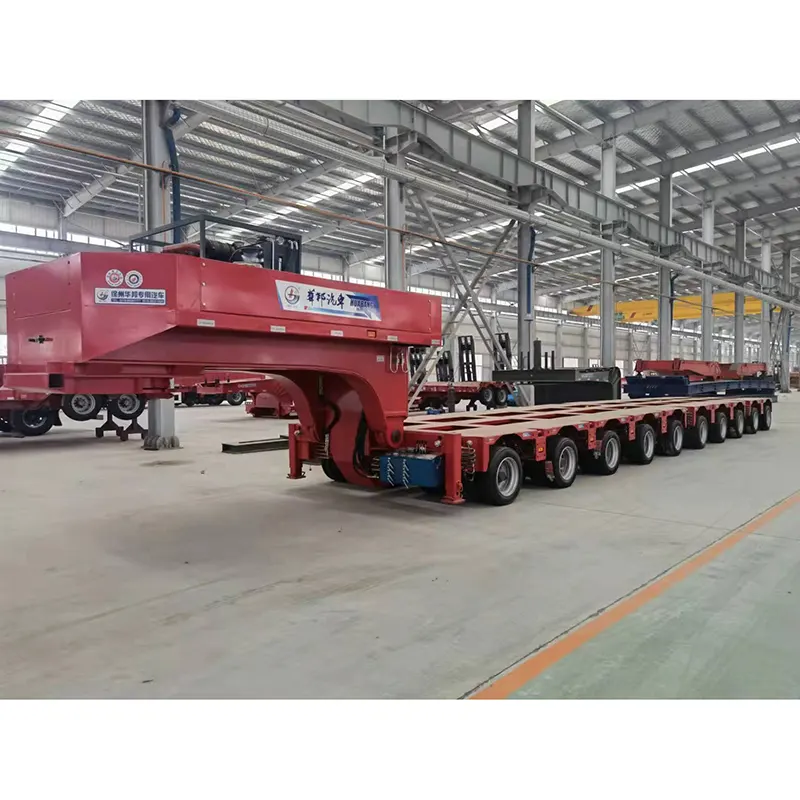

Hic Jupiter 8 axes modulares Semi- Trailer apta est ad portandum Constructionem Equipmentorum molem onerariam ut backhoes, rota oneratus, qui plerumque in brevi et longa spatio vecturae adhibentur. 8 Axes modularis semi- trailer optima est electio ad translationem et operationem machinarum, armorum, mercium mole, cum magna efficacia et reditus oeconomici, partibus notis inlustribus in 8 Axes modularis semi trailer, ut FUWA seu BPW Brands Axem, JOST Rex Pin. ita commendamus ut finem utentes vel rectores eligant hunc 8 axes modulari et grata ad disquisitionem nostram 8 axes modulari semi- sex.
Rated Axem Load |
45,000 kg |
Platform Width |
2,990 mm |
Rostra Altitudo |
1,175 mm (± 300 mm) |
Wheelbase |
1,500 mm |
Calcare |
1,800 mm |
Gubernaculo Angulus (primo axe) |
55° |
Tyrus |
215/75 R17.5 |
Tyrus Pressura |
11 bar |
|
Accessories |
Model |
Brand |
1 |
Velox Connector |
RK12-1624 |
Fox tabernam |
2 |
Hydraulica Hose |
|
Aeroquip |
3 |
Accumulator |
|
Fenghua |
4 |
Multiway Directional Valve |
Q45/5 |
Bondioli-Pavesi |
5 |
Engine |
KD625 |
Kohler |
6 |
Connector electrica |
|
Plaustrum |
7 |
Slowing supportantes |
010.20.641 |
Fenghe |
8 |
Hydraulica felis |
|
ETON Standard |
9 |
Hydraulica Pump |
A2F12 |
Shanghai Electric |
10 |
Cylindrus |
|
sarcinas |
11 |
Probatur Valvae explosio |
SDCG300A |
Weili |
12 |
Axem |
BPW vexillum |
yuek |
13 |
Tyrus |
--215/75R17.5 |
Nummos duplices |
14 |
Rim |
--6.00-17.5 |
Zhengxing |
15 |
Air Circuit |
|
Murmur |
Axem qty. |
3 |
|||||
Speed(km/h) |
0.5 |
5 |
40 |
80 |
||
Maximilianus. Totalis pondus (e) |
135.0 |
109.8 |
60 |
49.2 |
||
Compesce pondus (e) |
10.41
|
|||||
Rated load(t) |
124.59 |
99.39 |
49.59 |
38.79 |
||
Axem load(t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
Longitudo altiore mm |
4500 |
|||||
Altiore latitudine(mm |
2990 |
|||||
Altiore altitudo(mm) |
1175±300 |
|||||
Wheelbase(mm) |
1500 |
|||||
Tread(mm) |
1800/735 |
|||||
Tyrus |
215/75R17.5 135/133J 16PR |
|||||
Rim |
6.00-17.5 |
|||||
Tyro, qty. |
24 |
|||||
Rota Gubernator Anglus |
55° |
|||||
Conversus Radius(mm) |
≤1500(interius)、≤5740(outer) |
|||||
Operating Temperature |
40℃~+55℃ |
Axem qty. |
4 |
|||||
Speed(km/h) |
0.5 |
5 |
40 |
80 |
||
Maximilianus. Totalis pondus (e) |
180.0 |
146.4 |
80 |
65.6 |
||
Compesce pondus (e) |
13.86
|
|||||
Rated load(t) |
166.14 |
132.54 |
66.14 |
51.74 |
||
Axem load(t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
Longitudo altiore mm |
6000 |
|||||
Altiore latitudine(mm |
2990 |
|||||
Altiore altitudo(mm) |
1175±300 |
|||||
Wheelbase(mm) |
1500 |
|||||
Tread(mm) |
1800/735 |
|||||
Tyrus |
215/75R17.5 135/133J 16PR |
|||||
Rim |
6.00-17.5 |
|||||
Tyro, qty. |
32 |
|||||
Rota Gubernator Anglus |
55° |
|||||
Conversus Radius(mm) |
≤2550(interius)、≤7500(outer) |
|||||
Operating Temperature |
40℃~+55℃ |
Axem qty. |
5 |
|||||
Speed(km/h) |
0.5 |
5 |
40 |
80 |
||
Maximilianus. Totalis pondus (e) |
225.0 |
183.0 |
100.0 |
82 |
||
Compesce pondus (e) |
17.31 |
|||||
Rated load(t) |
207.69 |
165.69 |
82.69 |
64.69 |
||
Axem load(t) |
45.0 |
36.6 |
20.0 |
16.4 |
||
Longitudo altiore mm |
7500 |
|||||
Altiore latitudine(mm |
2990 |
|||||
Altiore altitudo(mm) |
1175±300 |
|||||
Wheelbase(mm) |
1500 |
|||||
Tread(mm) |
1800/735 |
|||||
Tyrus |
215/75R17.5 135/133J 16PR |
|||||
Rim |
6.00-17.5 |
|||||
Tyro, qty. |
40 |
|||||
Rota Gubernator Anglus |
55° |
|||||
Conversus Radius(mm) |
≤1500(interius)、≤5740(outer) |
|||||
Operating Temperature |
40℃~+55℃ |
Axem qty. |
6 |
|||
Speed(km/h) |
0.5 |
5 |
40 |
80 |
Maximilianus. Totalis pondus (e) |
270 |
219.6 |
120 |
98.4 |
Compesce pondus (e) |
20.76 |
|||
Rated load(t) |
249.24 |
198.84 |
99.24 |
77.64 |
Axem load(t) |
45 |
36.6 |
20 |
16.4 |
Longitudo altiore mm |
9000 |
|||
Altiore latitudine(mm |
2990 |
|||
Altiore altitudo(mm) |
1175±300 |
|||
Wheelbase(mm) |
1500 |
|||
Tread(mm) |
1800/735 |
|||
Tyrus |
215/75R17.5 16PR |
|||
Rim |
6.00-17.5 |
|||
Tyro, qty. |
48 |
|||
Rota Gubernator Anglus |
55° |
|||
Conversus Radius(mm) |
2030(interior)、6650(outer) |
|||
Operating Temperature |
40℃~+55℃ |
Quinque rota onus |
Ratum 35, Max. 50 |
Quinque rotae altitudo(flatform1175)(mm) |
1370/1520 |
Tergo conversus radii(mm) |
2800 |
Maximum angulum tractor ad collum anseris |
105° |
Rex pin |
90#(3.5inch) |
Compesce Weight "t) |
appr. 6.5 |
Dimensiones(mm |
3962×2500×1841+400 |
Engine |
Kohler KD625 |
Potestas |
21Kw/28.5Hp |
Maximilianus. Rotor Speed |
3000r |
Maximus Torque Speed |
2200r |
Hydraulica Pump |
SHANGHAI ELECTRIC A2F12 |
Rate sentinam O |
12ml/r |
Maximilianus. Sentinam Output Pressura |
35Mpa |
Copulatio |
KTR BOWEX FLE-PA |
Rated output Pressure |
31.5Mpa |
Compesce pondus |
300Kg |
3m trahunt talea
Diameter anuli extracti foraminis 70mm est, et trahat anulus amovibilis est.
A. 2-4 axes modulari coetus unus gubernandi cylindros utitur ad munus gubernationis cognoscendum;
B. 5-6 axes modulari utantur duo circuli cylindri gubernandi ad cognoscendum munus gubernationis;
C. Liga virga huius vehiculi eandem speciem habet ac Goldhofer THP/SL exemplar ac mutari potest :L=680/L=762/L=500.
4 Axles Modular Gubernaculo Diagram
5 Axles Modular inoffensum Diagram
6 Axles Modular Gubernaculo Diagram
